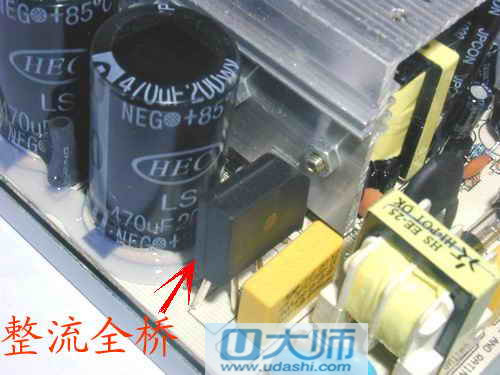

咱们均清楚电脑开关电源工作的电压是比较大的，通过的电流也较高，而且在有自感电动势的状态下，因此使用过程里便非常容易出现问题。它的工作原理是：电源先把高电压交流电（220V）通过全桥二极管（如图）

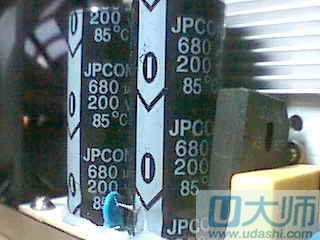

整流之后变为高电压的脉冲直流电，再经过电容滤波（如图所示）之后变为高压直流电。

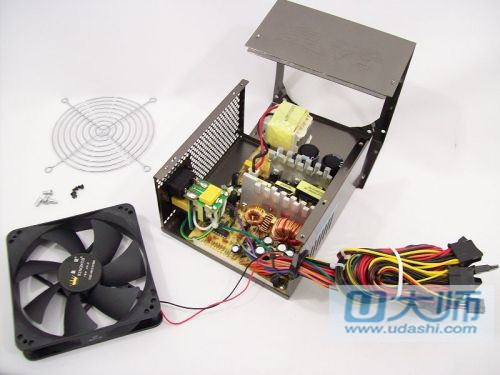

随后，控制电路控制大功率开关三极管把高压直流电根据一定的高频频率分批送至高频变压器的初级（图4所示）
再将从次级线圈输出的降压后的高频低压交流电通过整流滤波转换成可让计算机工作的低电压强电流的直流电。其中对于电路的控制是不可缺少的。其可很好的监控输出端的电压值，且向功率开关三极管发出信号控制电压上下调整的幅度。

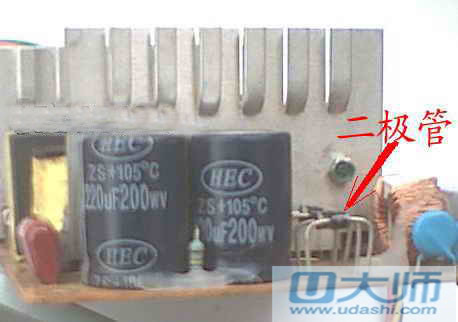

在电脑开关电源里，因为电源输入部分工作在高电压、大电流的状态下，问题率最高；再者就是输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；而且脉宽调制器TL494的4脚电压是保护电路的重要测试点。
